| 起源の場所: | 中国 |
| ブランド名: | Wuxi Daoxin Technology Co., Ltd. |
| モデル番号: | DX-LWGYML |

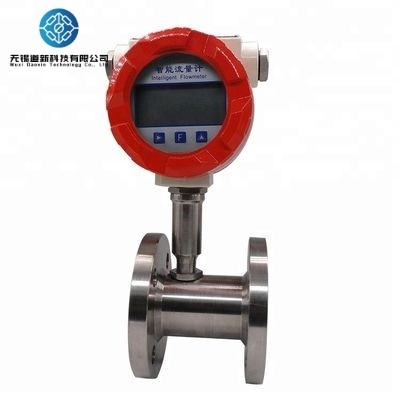

タービン流量計液体はタービンハウジングを通り,内部ローターが回転する.ローターが回転するにつれて,ピックアップコイルで電気信号が生成されます.この信号は技術単位 (リットル) に変換されます.,立方メートル,ガロンなど) をローカルディスプレイで適用できます.オプションのアクセサリーモジュールは,他の機器に信号をエクスポートするために使用できます.繰り返しやすさシンプルな構造など
製品の特徴
1センサーのプロペラーは,耐磨性があり,長時間精密性保持時間を備えた特殊な合金ベアリングを採用しています.
2シンプルで堅牢な構造で,簡単に分解して清掃できます
3多点非線形修正 高精度 データ停止10年まで
4異なる機会に適した様々な信号出力
作業原理
LUGB型渦流量計は,渦の発生と流量との関係に関するカルマン原理理論を用いて設計・製造された流量計である.蒸気の流れを測定するために使用できます液体に三角形柱 (渦) の生成体が挿入され,三角形プリズムの後ろに順番に正規のカルマン渦が形成されます.そしてスコアリングの分離周波数は測定媒体の流れ速度 (V) に比例する流量計センサーヘッドによって渦の数を検出することによって,測定された流体の流量率を計算することができます.そして信号処理回路は,センサーアパレルに応じて測定媒体の体積流量率を計算します.
製品の特徴
1. 高度な精度と重複性
2検出要素は液体と接触していないため,性能は安定し,信頼性は高い.
3シンプルで堅牢な構造,動く部品,長期間の信頼性の高い動作
4範囲比が1:10の広い測定範囲 (15まで特別)
5孔流量計の約1/4~1/2
技術パラメータ
| 測定媒体は: |
液体,ガス,飽和蒸気,超熱蒸気
|
| 中流量: | 液体0.5~7m/s,ガス4~40m/s,蒸気7~70m/s |
| 精度レベル: | 液体10ガス15タイプ2を挿入する5 |
| 可能な測定範囲: | レイノルズ数は5*10です.37*108 |
| 通常の測定範囲: | レイノルズ数は2*10です.47*106 |
| 定数直径: | DN15~DN300 (パイプラインタイプ,クランプ),DN150~DN2000 (挿入タイプまたはカスタマイズ) |
| 中間温度: | -40~80°C,中気温 -40~250°C,高気温 -40~350°C |
| 定数圧: | 1.0~6.3MPa (>6.3個別に) |
| 設置方法: | フレンズ型,挿入型,クランプ型 |
| 出力信号: |
低レベル ≤ 1V,高レベル ≥ 6V 2ワイヤーシステム 4-20mA (RS485とHART) パルス周波数 0.1~3000Hz |
| 電源: |
3本の電線パルス出力 12V,24VDC 選択可能 2本の電源 24VDC ローカルディスプレイタイプ 3.6V リチウム 7.5AH バッテリー,使用寿命 > 2年 |
| 負荷抵抗: | 500Ω (24VDCで電源を供給している場合) |
| 電気インターフェース: | M20*15半径NPT |
| ボディ素材: | SS304,SS316L (またはカスタマイズ可能) |
| 頭の材料: | 鋳型アルミのホイジング,ステンレス鋼のホイジング (またはカスタマイズ) |
| 環境条件: | 温度 -20~+60°C,相対湿度 5%~90% |
| 保護レベル: | IP65 |
| 防爆グレード: | エクジBT4Gb, エクジBT4Ga |
