| 起源の場所: | 中国 |
| ブランド名: | Wuxi Daoxin Technology Co., Ltd. |
| モデル番号: | DX-LWGYML |

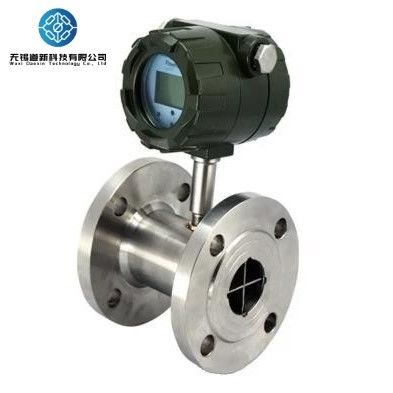

DN50 フレンズ型 タービン型 流量計 電池駆動型 コンパクト構造
1紹介
LWGYMLシリーズのタービン流量計は,国内外の流量計の先進技術を吸収する新世代の流量計です.デザインされ,多くの特徴を持つように最適化されていますシンプルな構造,軽量,高精度,好複製性,簡単にインストールして使用する.
2特徴
3仕様
| パイプライン直径 (mm) そして 接続 |
4,6,10,15,20,25,32,40 スレッド接続 |
| (15,20,25,3240 〜 5065,80,100,125,150,200 フレンズ接続 |
|
| 精度 | ±1%R,±0.5%R,±0.2%R (特別注文) |
| 引き下げ率 | 10:115 日:120 号:1 |
| 材料 | 304SS,316(L)SSなど |
| 中気温 | -20°C~+110°C |
| 環境条件 | 温度: -10°C~+55°C 相対湿度: 5%~90% 大気圧: 86~106KPa |
| 電源 | センサー:+12VDC+,24VDC (オプション) 送信機:+24VDC ローカル表示:3.2V リチウム電池 |
| 出力信号 | センサー:パルス周波数信号 ((低レベル≤0.8V,高レベル≥8V) トランスミッター: 2つのワイヤレス 4-20mA 電流信号 |
| シグナルケーブル | STVPV 3x0.3 ((三つ有線),2x0.3 ((二つ有線) |
| シグナルケーブル接続 | ハウスマンコネクタ (標準型) 内部スレッド M20x1.5 (爆発型) |
| 送信距離 | ≤1000m |
| 爆発防止 | 無 (標準型) EXDIIBT6 (爆破防止) |
| 保護クラス | IP65 |
4.構成
| LWGYMLシリーズタービン流量計の配置 | ||||||||||
| モデル | LWGYML | |||||||||
| 管材 | 4 | 4mm | ||||||||
| 6 | 6mm | |||||||||
| 10 | 10mm | |||||||||
| ...... ありがとうございました | ||||||||||
| 200 | 200mm | |||||||||
| モデル説明 | N | 12VDC電源,パルス出力,高レベル≥8V 低レベル≤0.8V | ||||||||
| A について | ディスプレイなし,4-20mA 2 ワイヤレス電流出力 | |||||||||
| B について | ローカルディスプレイ バッテリー駆動 | |||||||||
| C について | ローカルディスプレイ,4-20mA 2 ワイヤレス電流出力 | |||||||||
| C1 | ローカルディスプレイ,RS485出力 | |||||||||
| C2 | ローカルディスプレイ,HART出力 | |||||||||
| 精度 | 05 | 0.5級 | ||||||||
| 10 | 1.0 グレード | |||||||||
| タービンタイプ | W | 拡張比率 | ||||||||
| S | 標準比率 | |||||||||
| 材料 | S | SS304 | ||||||||
| 私は | SS 316 (L) | |||||||||
| 爆発防止 | N | ない | ||||||||
| E について | 爆発型 (ExmIICT6またはExdIIBT6) | |||||||||
| 圧力率 | N | 普通の圧力 | ||||||||
| H | 高圧 | |||||||||
| 接続タイプ | T | スレッド接続 | ||||||||
| F について | フレンズ接続 | |||||||||
| フィルター | N | ない | ||||||||
| F について | フィルターで |
|||||||||
