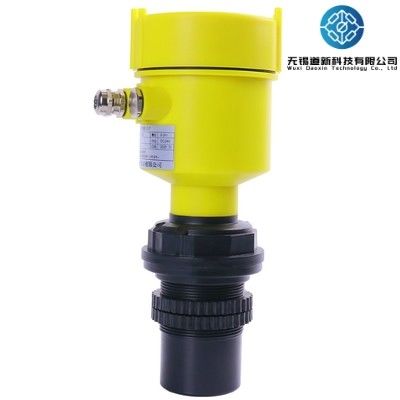

ABS超音波レベルメーター 4-20mA RS485超音波レベルメーター

ABS超音波レベルメーター

超音波レベル計
超音波計は,マイクロプロセッサによって制御されるデジタルレベル計である.測定では,超音波はセンサー (トランスデューサー) によって放出される.音波は液体の表面から反射され,同じセンサーによって受信されます電子信号はピエゾ電気結晶によって変換されます液体の表面への距離を測定するセンサーを計算するために使用されます.非接触測定により,測定媒体はほぼ無限であり,様々な液体および固体材料の高さ測定に使用することができます.

製品紹介
超音波計は液体の高さ,タンクの高さ,材料の位置を測定するためのモニタリング機器である.機器自体は2線,3線または4線技術を採用することができる.2本のワイヤーのシステムは電力供給と信号出力は共有され,3本のワイヤーのシステムは:電源回路と信号出力回路は独立しています.DC 24v電源を使用する場合,3コアを使用できます.電源の負端子と信号の負端子で,コアワイヤを共有する; 4本の電線系は,AC 220v電源またはDC 24v電源が使用され,電源回路と信号出力回路が完全に隔離される場合,1 つのコアを使用する必要があります.4コアケーブル DCまたはAC電源, 4~20mADC,高低スイッチ出力
防腐用超音波レベル計
防腐用超音波レベル計
範囲: 0-60m,様々な形が利用可能で,様々な腐食性および化学的な機会に適しています. 高精度,リモート信号出力,PLCシステムモニタリング.
超音波計は,超音波変換器 (探査機),駆動回路 (モジュール),電子液晶ディスプレイモジュールという3つの部分で構成されています.

インテリジェント音響解析

この技術は動的思考,動的分析の機能を持っています. 音響の音響は,機器の精度をレベル精度は0.5%に達し,あらゆる種類の干渉波を処理することができます.

詳細

高品質の透明な保護殻

透明で直感的な観測データ,防水と防塵設計,内部配線を効果的に保護する

防護電気インターフェース

耐震性,耐老性,高温低温耐性,長寿

高品質のシールリング

内部に設置されたコイルショック保護,安定性全体的な密封能力

高品質の探査機設計

閉ざされた探査機を使用し,物理的な密封は良い,内部回路を保護

製品サイズ

仕様

作業原理
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded back反射されたエコーはトランスデューサーに受信され,電気信号に変換されます. 音波の伝播時間.音波から物体の表面までの距離に比例します音波伝達距離Sと音速Cと音伝達時間Tの関係は,式で表すことができる: S=C×T/2.
送信された超音波の幅が一定なので 反射波と送信波は 変換器に近い小さな領域で重なり合います識別できないし,距離値を測定できないこの領域は測定死帯と呼ばれます. 盲帯の大きさは,超音波レベルメーターのモデルに関連しています.
超音波は空気から密度が大きく異なる介質に出くわすと 反射しますそして反射波は探査機の部分に受信されます探査機から液体 (物体) の表面までの距離は,超音波が通過する時間に比例する:
距離 [m] = 時間 × 音速/2 [m]
音速の温度補償式:環境音速 = 331.5 + 0.6 × 温度

敷地条件
次の状況に注意してください
泡付きの液体/固体
高電圧,高電流,強い電磁的な干渉を避けるようにしてください
強い風と日差し
強い振動
高揮発性液体と大量の水蒸気がある場所
簡単に結晶化する液体
測定値の精度は低下し,データは不安定である可能性があります. 一般的に,測定するために超音波レベル計を使用することは推奨されません..

適用領域
水と下水処理:ポンプ室,採集井戸,生化学反応タンク,沈殿タンクなど
電気,鉱山:モルタープール,石炭スローププール,水処理など
