4 20mA 容量液体レベルセンサー IP67 容量液体レベルセンサー

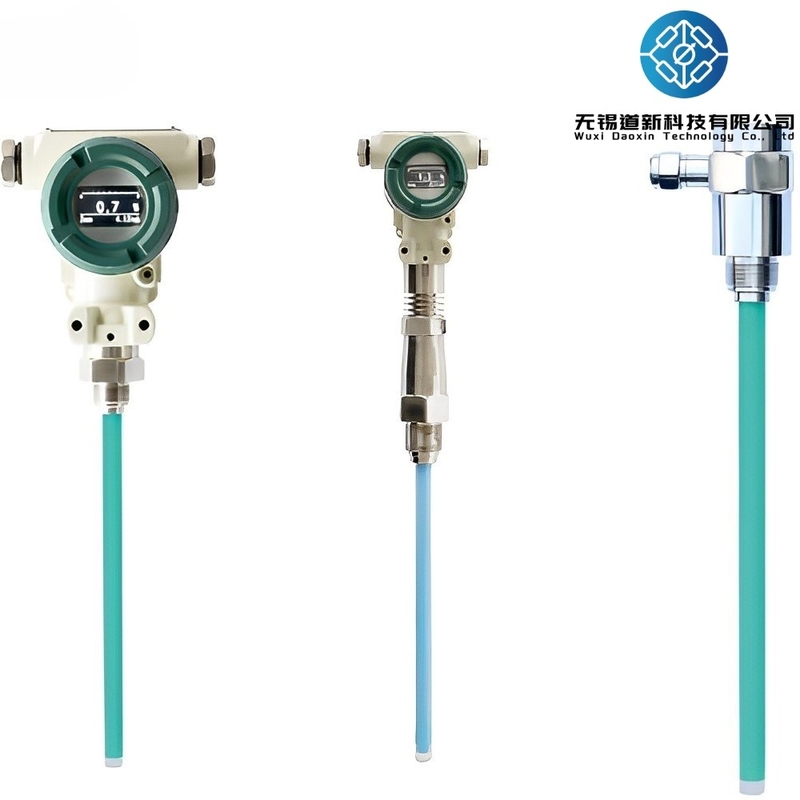

DX-CLG100 液体レベル計のための容量液体レベルセンサー

DX-CLG100 容量液体レベルセンサーは,困難な測定環境に適した汎用的な測定ツールです.これは下水,油 (シート付き),高粘度液体衝撃に耐性があり,簡単にインストールされ,信頼性とコスト効率の良いソリューションになります.それは,無線周波数受容,レーダー,超音波,磁気圧縮センサーを搭載し,様々なメディアを正確に測定できます.

この製品は,測定を標準的な電気信号に変換する高度な電波容量検出回路を備えています.内部プロセッサは温度を正確に補償し,高精度を確保するために線形修正を提供しますセンサーは,トモグラフィックスキャンを使用して,介質の介電常数と温度変化を自動的に検出し,測定された介質に自動的に校正し,適応します.これは再校正の必要性をなくし,複雑な環境における異なる測定要件に適応性を保証しますセンサーはまた,吊るし,凝縮,バブル,および他の不利な条件に優れた耐性を持っています.

この製品は IP68 保護レベルを有し,厳しい環境に対応し,長期間にわたって安定した測定が可能である.

特徴

• 自動調整,自動校正,実高値の長期安定出力
• ぶら下がり,凝縮,バブル防止などの 防腐機能が非常に強い
• シンプルな構造で 動く部品はなく 信頼性が高く メンテナンスも少なく
• 異なるシステムへのアクセスが容易になるため,様々な信号出力があります.
• 測定された液体の温度,特重,圧力,その他の要因の影響を受けない.
• 最大温度抵抗は ≤250°C,最大圧力抵抗は ≤4MPaであり,使用寿命は長い.
• 密封性能が良好で,保護グレードはIP68 (6052を除く)
• 超電流,超電圧,電力の極性保護対策
• 測定サイクル:0.5秒
• 長期安定性: ≤0.1%FS/年
• 温度変動: ≤0.02%FS/°C (-40°C+80°Cの範囲内)
• 測定精度:

測定範囲が300mm以内である場合,絶対誤差は±3mm (3mmを含む) 以内である.

測定範囲が300~700mmであれば,精度レベルは1である.0;

測定範囲が700〜2000mmである場合,精度レベルは0である.5;

テクニカルパラメータ

設置

製品モデル,技術パラメータ,インストールポート,設置環境にマッチする場所のセンサーを詳細に確認する誤用による損傷を避けるため, 後に設置する事項または返品と交換の事項を確認するために,できるだけ早く販売スタッフに連絡してください.測定が不正確または製品が損傷した場合.

警告: ライブで設置,解体,衝突,落下,または強く打つのは禁止されています.

液体レベルセンサーは,異なる場所の条件に適応するために,さまざまな設置方法と固定方法があります. 具体的な設置は以下のとおりです.

1センサーは密閉された金属容器に設置され,フレンズまたはスレッドで接続することができます. 測定媒体が動かないとき,液体の衝撃,激しい振動など,プラグイン型に設置できる下図のように:プラグイン型装置

2センサーは,測定媒体の乱動,液体衝突,激しい振動などがある容器に設置されます.センサーは,フレンズまたはスレッド接続を通して容器の外に接続パイプでインストールすることができます下の図のように 外部装置

3測定媒体は,動かし,液体の衝撃,激しい振動,などがあり,容器には接続パイプの外部設置のための条件がありません.プラグイン装置を使用しなければならないとき測定範囲は1000mmを超え,容器は予約する必要があります.液体の暴力的な衝撃によるセンサーが損傷することを確認するために固定ブレーケットをインストール.

4センサーは,非金属容器または設置表面が容器の内側から隔離されている場合,フレンズまたはスレッドで接続できます.センサーオプションは,補助電極または保護袖構造を使用する必要があります.必要な構造が採用されていない場合,センサーの正常な動作は保証できません.センサーシェル/フラングを接続するために金属ワイヤの片端を使用します.反対端の容器底に逆重量を加え,線を損傷しないように一定の長さで保持する) 下の図のように:金属以外の容器で螺紋付きまたはフレンズで固定されている

5センサーは,開いた容器上のフレンズまたはスレッドでマウントブレーケットに接続できます.センサーオプションは,補助電極または保護袖構造を使用する必要があります.必要な構造が採用されない場合センサーの正常な出力が保証されず,補助装置が自分で設置されなければなりません.電極 (金属ワイヤの片端をセンサーシェル/フレンズに接続します.容器の端に対重量物体を加える線に損傷を防ぐため,一定の長さで保持する) 下の図のように,開いた容器で,プール壁からの距離は10CM以上でなければならない.測定が不正確である場合

応用:

液体レベルメーターは,タンク,容器,パイプの液体レベルを測定するために設計されています.それは,石油とガス生産,化学加工,水処理,電力発電センサーは危険地帯と非危険地帯の両方に設置され,安全障壁によって電源を供給されます.

液体レベルメーターの圧力範囲は -0.1MPa~32MPaで,電源電圧は12 〜 28VDC.出力信号は4 〜 20mA,また,HART Communication/485/CAN Bus Communication とも使用できますセンサーを工場内の他のシステムと簡単に統合できます

液体レベルメーターは,時間とともに正確な測定を保証する≤0.2%FS/年という長期安定性を持っています.また,IP67保護グレードを持っています.つまり 塵や水の侵入に 耐えるということです厳しい環境での使用に適しています

液体レベルメーターは,燃料レベル送信機と点レベル検出のための容量センサーに最適です.オイル,ガソリン,ディーゼル,水などの液体のレベルを測定するために使用できます.センサーは,インストールし,維持するのが簡単です信頼性と精度のある測定データを提供します.

サポートとサービス

液体レベルメーターは 幅広い技術サポートとサービスチームによってサポートされています液体レベルメーター製品のインストールまたは操作に関する質問や懸念について,あなたに役立つために私たちの技術サポートチームは利用可能です液体レベルメーターの修理とメンテナンスサービスも提供し,最高性能で動作し続けることを保証します.私たちの専門家のチームは,診断し,発生する問題を解決することができます製品寿命を延ばすため,予防的なメンテナンスを提供します.私たちは,あなたの液体レベルメーター製品から最大限に活用し,その能力を最大化するのに役立つトレーニングサービスを提供します.

梱包 と 輸送

商品のパッケージ:

• 1 液体レベルメーター
• 操作説明書
• ハードウェアの設置

輸送:

• アメリカ合衆国内での標準輸送
• 国際 発送 可能です
• 納期: 3-7 営業日
